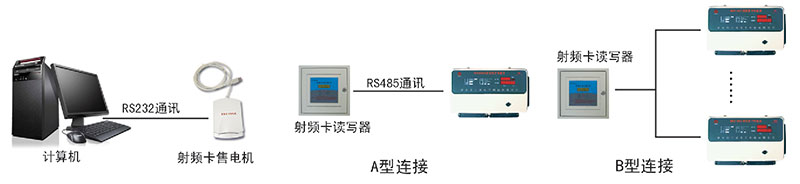

射頻卡售電系統由管理軟件、計算機、射頻卡售電機、射頻卡、射頻卡讀寫器、預付費多用戶電能表及其網絡系統組成，每個射頻卡讀寫器與電能表通過485總線可分三種型式連接（A型連接：一個射頻卡讀寫器接一臺電表；B型連接；一個射頻卡讀寫器接2-10臺電表，計算機與射頻卡售電機之間采用RS232通訊，通過管理軟件，可將用戶射頻卡初始化（新開戶）參數、售電指令參數、用電管理設置數據寫入射頻卡；現場射頻卡讀寫器通過RS485與電表連接，當卡進入其有效作用區時，射頻卡讀寫器讀取卡片中的數據，構建指令并通過RS485總線發送到電表，電表執行指令完成售電、參數設置等操作。

系統特點

◇數據安全性強，防止用戶破解竊電。

◇采用射頻卡感應的方式讀取數據。

基本功能

◇售電功能：用戶持卡到購電管理處購電，到指定射頻卡售電機刷卡完成購電操作；

◇預置電量功能：在購電管理處寫入預置電量數據，到指定射頻卡售電機刷卡可為用戶預置規定的電量；

◇用電參數設置功能：對購電或預置卡通過上位機可寫入用戶用電參數，例如：用戶戶號或房間號等；

◇功率限制功能：可設置用戶所使用最高功率，超功率斷電。

◇報警電量：小于報警電量時用戶信息顯示閃爍；

◇查詢功能：成功購電或預置電量后的用戶卡，自動改變?yōu)椴樵兛?，用戶到指定射頻卡讀寫器刷卡，可顯示用戶當前剩余電量信息。

技術指標

◇使用卡：mifare 標準卡；

◇作用距離：<3cm；

◇接口類型：RS485；

◇通訊速率：2400bps；

◇工作電源：DC5V/200mA。
